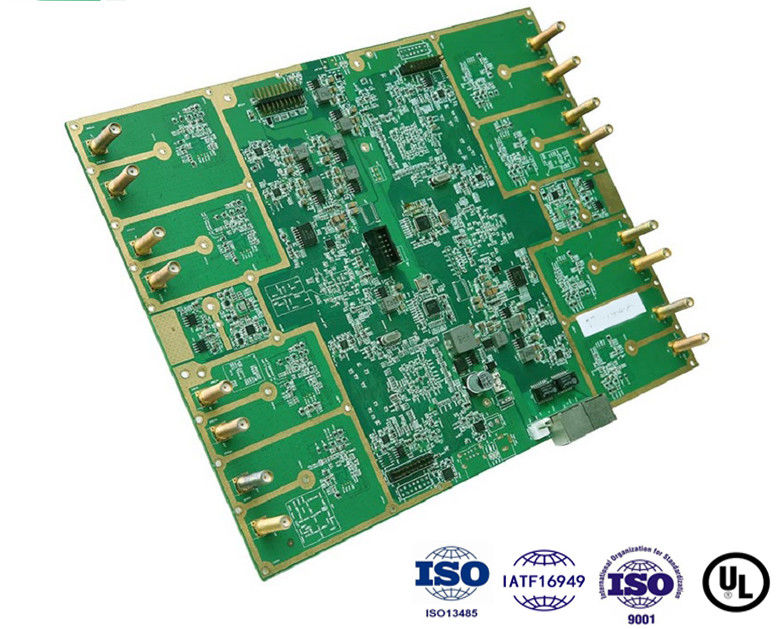

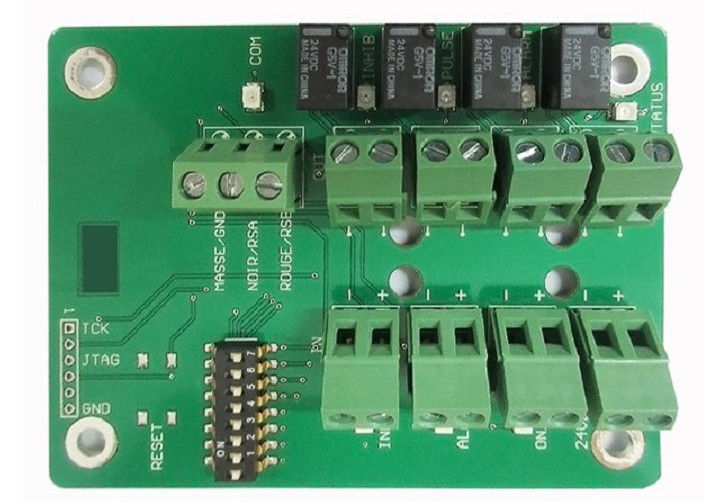

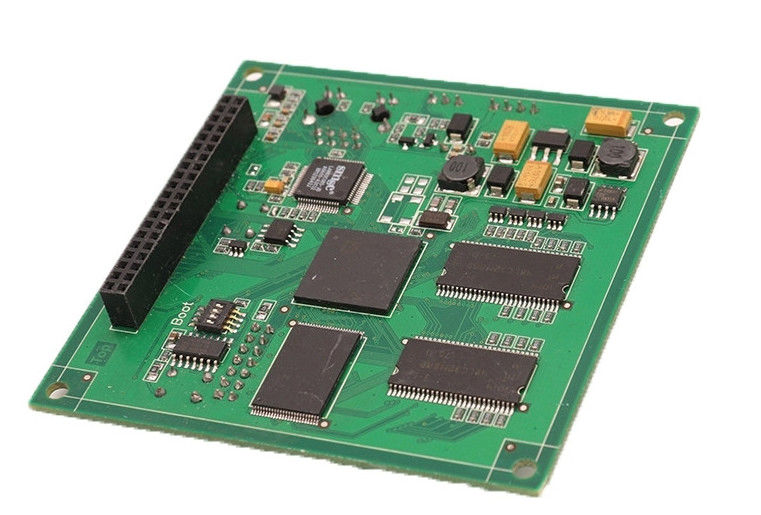

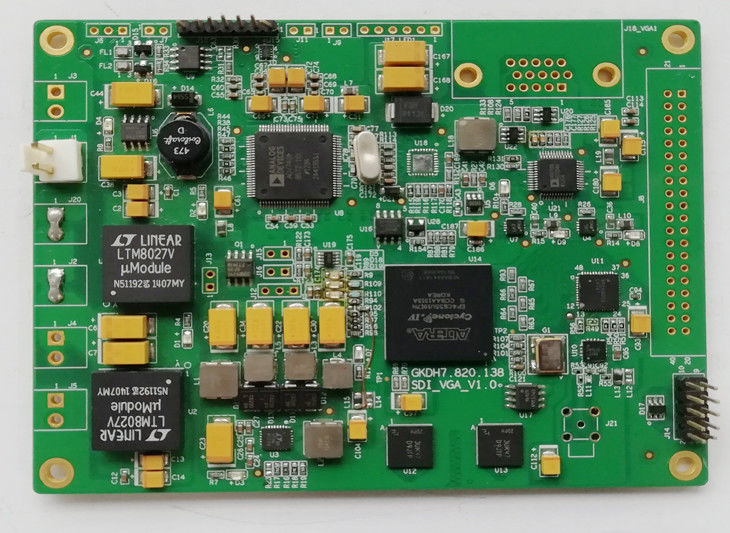

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs

διπλής όψης συναρμολόγηση PCB

πλαισιωμένη διπλάσιο διαδικασία συνελεύσεων PCB

Υπηρεσία κατασκευής πλακιδίων ηλεκτρικής ενέργειας

Τόπος καταγωγής:

Κίνα

Μάρκα:

Suntek

Πιστοποίηση:

ISO9001, ISO13485, TS16949 and UL E476377

Αριθμό μοντέλου:

FPA8569-NE3

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Ελάχιστο μέγεθος τρύπας:
0.2mm
Ελάχιστο ίχνος/χώρος:
4 εκ./4 εκ
Μέγιστο βάρος χαλκού:
6oz
Τύπος:
Τυπωμένη συνέλευση πινάκων κυκλωμάτων
Σκηνές:
2-20 στρώματα
Εφαρμογή:
Ηλεκτρικά οχήματα, συστήματα ανανεώσιμης ενέργειας, συστήματα αποθήκευσης ενέργειας
Τελεία επιφάνειας:
HASL, ENIG, OSP, Βυθισμός Ασημένιο
Δοκιμές:
ΑΠΕ, ΤΠΕ, 100% οπτική επιθεώρηση, FT
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
5 κομμάτια
Τιμή
USD+1-100+PCS
Συσκευασία λεπτομέρειες
Καρτόνια και σακούλες ESD
Χρόνος παράδοσης
3-6 εβδομάδες
Όροι πληρωμής
T/T, Paypal
Δυνατότητα προσφοράς
100 τεμάχια/ώρα
Συγγενικά προϊόντα
Επικοινωνήστε μαζί μας
0086-731-84874736
Επικοινωνήστε τώρα
Περιγραφή του προϊόντος

Σύνθεση πολυεπίπεδων PCB HASL/ENIG/OSP Πίνακας κυκλωμάτων νέας ενέργειας με αλληλεπιδράσεις

Παράμετροι SMT:

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs 0

Τεχνολογία:

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs 1



Ειδική Τεχνολογία

◆ Προγραμματισμός IC

◆ Επεξεργασία BGA

◆ Τσιπ επί του σκάφους/COB

◆ Ευτεκτική συγκόλληση

◆ Αυτοκόλληση

◆ Συμμόρφωση της επιφάνειας



Διάγραμμα ροής συγκέντρωσης:

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs 2

Διπλής όψεως PCB διαδικασία συναρμολόγησης HASL ENIG OSP Νέα ενέργεια πλακέτα κυκλώματος με Standoffs 3



Ο όμιλος Suntek είναι ένας κορυφαίος προμηθευτής στον τομέα του EMS με λύσεις από ένα σταθμό για τη συναρμολόγηση PCB/FPC, τη συναρμολόγηση καλωδίων, τη συναρμολόγηση μικτής τεχνολογίας και τα κτίρια Box.

Η Suntek Electronics Co., Ltd., ως η κύρια εγκατάσταση, βρίσκεται στην επαρχία Hunan της Κίνας·

Η BLSuntek Electronics Co., Ltd, ως η νέα εγκατάσταση, βρίσκεται στην επαρχία Kandal, στην Καμπότζη. Με ISO9001:2015,ISO13485:2016, IATF 16949:2016 και UL E476377 πιστοποιημένο. Παρέχουμε καταρτισμένα προϊόντα με ανταγωνιστικές τιμές σε πελάτες σε όλο τον κόσμο.





Γενικά ερωτήματα:

Ερώτηση 1: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCB;

Γκέρμπερ, PCB, σχέδιο.



Q2: Πώς μπορείτε να βεβαιωθείτε για την ποιότητα;

Α2: Το προϊόν μας είναι όλα 100% E-tested. Η συναρμολόγηση PCB είναι με 100% AOI, ICT, FT και οπτικό έλεγχο, 100% ακτινογραφία για BGA.



Ε3: Μπορούμε να επισκεφτούμε την εταιρεία σας;

Α3: Φυσικά, Καλώς ήρθατε να επισκεφθείτε την εταιρεία μας, Suntek που βρίσκεται στο Xingsha Industrial Park, Changsha, επαρχία Hunan, Κίνα.



Ε4: Ποιος είναι ο χρόνος προετοιμασίας;

Α4: Παίρνει 3-5 εργάσιμες ημέρες για δείγμα, 7-10 εργάσιμες ημέρες για την παραγωγή παρτίδας με βάση τα αρχεία και την ποσότητα. Παίρνει 15-20 εργάσιμες ημέρες για την συναρμολόγηση PCB.



Ε5: Θα κρατήσετε τις πληροφορίες και τα αρχεία μας μυστικά;

Α5: Βεβαίως, είναι βασική αρχή μας να κρατάμε επιχειρηματικά μυστικά για την προστασία των σχεδίων των πελατών μας. Η NDA μπορεί να υπογραφεί ανά πάσα στιγμή.



Πώς δουλεύω μαζί σου;

A6: -E-mail και στείλτε μας το αρχείο διάταξης PCB, BOM λίστα

- Θα σας δώσουμε επιβεβαίωση απάντησης εντός 12 ωρών και απάντηση στην προσφορά εντός 3-5 ημερών.

- Περιμένουμε από την εταιρεία σας να επιβεβαιώσει την τιμή, την παραγγελία και τους όρους πληρωμής.

- Θα ακολουθήσουμε την εντολή.
