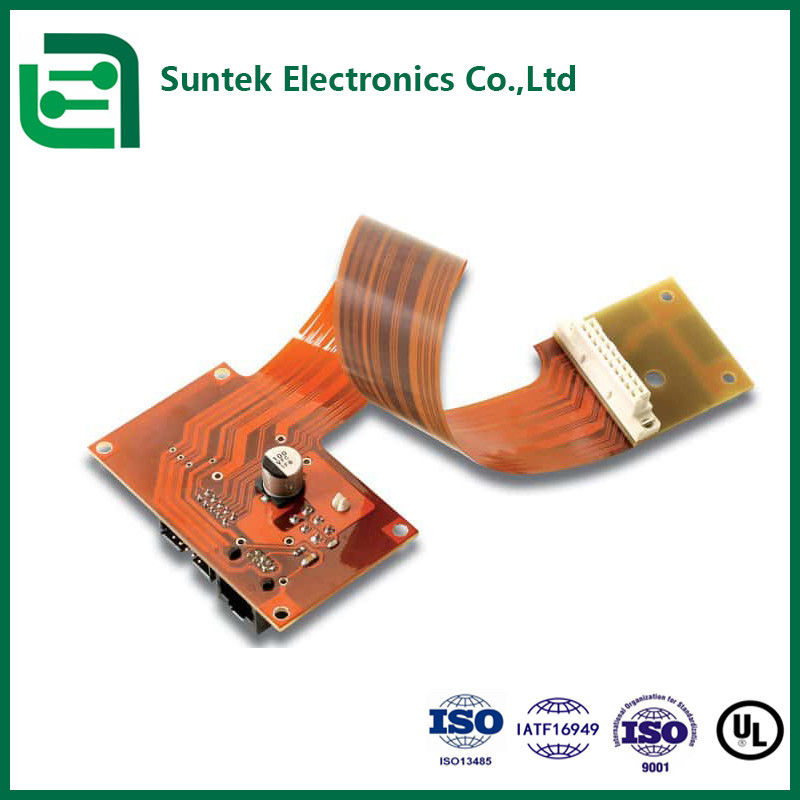

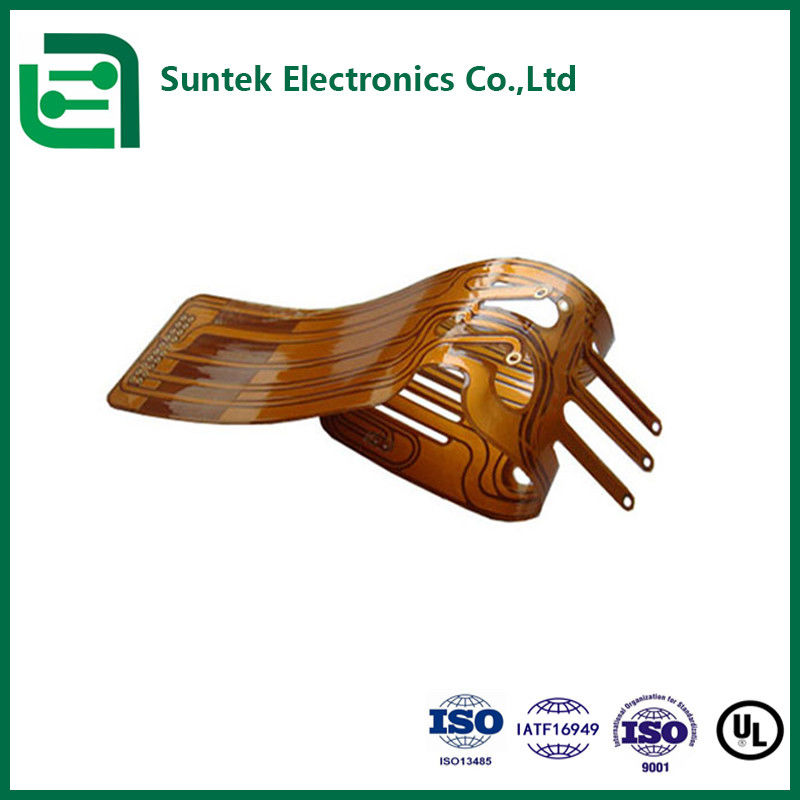

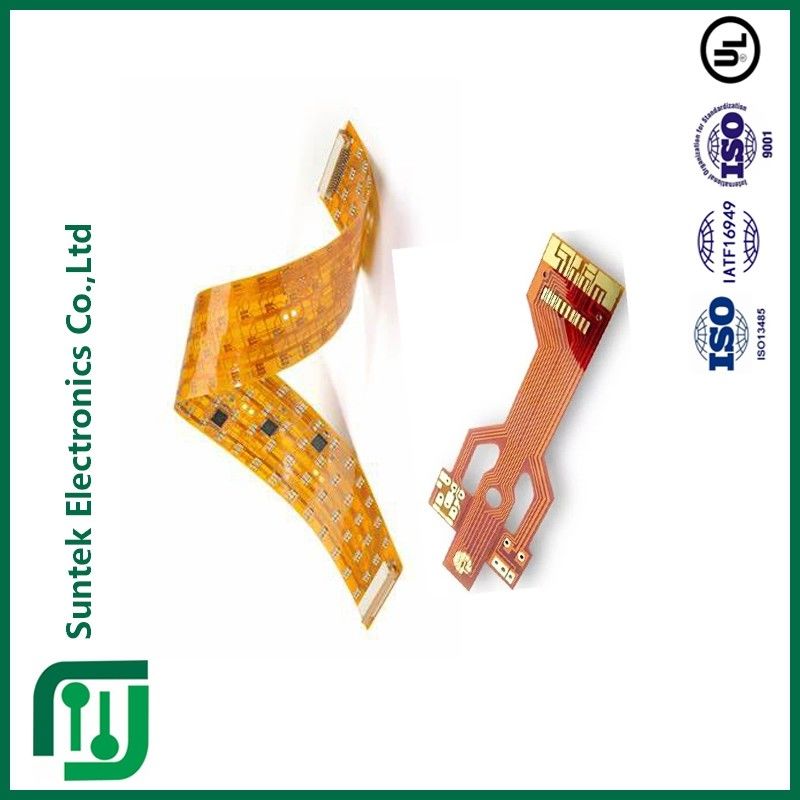

Εύκαμπτο PCB Full Customed Flex Circuits Υψηλής Συχνότητας PCB Αλουμινίου BT Hard Gold Plating UL Certification
Suntek Contract Factory:
Η Suntek Group είναι κορυφαίος προμηθευτής στον τομέα EMS με λύση one-stop για PCB/FPC
συναρμολόγηση, συναρμολόγηση καλωδίων, συναρμολόγηση μικτής τεχνολογίας και Box-buildings.
Η Suntek Electronics Co., Ltd, ως η κύρια εγκατάσταση, βρίσκεται στην επαρχία Hunan, Κίνα;
BLSuntek Electronics Co., Ltd, ως η νέα εγκατάσταση, βρίσκεται στην επαρχία Kandal, Καμπότζη.
Επισκόπηση δυνατοτήτων:
|
Προδιαγραφές
|
Λεπτομέρειες
|
|
Τύπος υλικού
|
FR-1, FR-4, CEM-1, επένδυση αλουμινίου
|
|
Πάχος υλικού (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Αριθμός στρώσεων
|
1 έως 8 στρώσεις
|
|
Μέγιστο μέγεθος πλακέτας
|
23.00” x 35.00”(580mm*900mm)
|
|
Κλάση IPC
|
Class II, Class III , Class 1
|
|
Δακτύλιος
|
5 mil/side or Greater (Min. Design)
|
|
Επιφανειακή επιμετάλλωση
|
Solder(HASL), Lead Free Solder(HASL), ENIG (Electroless nickel
immersion gold), OSP, immersion silver, immersion tin, immersion nickel,
hard gold, other
|
|
Βάρος χαλκού
|
0.5OZ-2OZ
|
|
Πλάτος γραμμής/διαστήματος
|
3 Mils or greater
|
|
Διάκενο τρυπήματος
|
0.1mm(laser drilling)
|
|
Επιμεταλλωμένες υποδοχές
|
0.036 or greater
|
|
Μικρότερη τρύπα (τελική)
|
0.1mm or greater
|
|
Χρυσά δάχτυλα
|
1 to 4 Edge (30 to 50 Micron Gold)
|
|
SMD pitch
|
0.080” - 0.020” - 0.010”
|
|
Τύπος μάσκας συγκόλλησης
|
LPI Glossy, LPI-Matte, SR1000
|
|
Χρώμα μάσκας συγκόλλησης
|
Πράσινο, κόκκινο, μπλε, μαύρο, λευκό, κίτρινο
|
|
Χρώμα θρύλου
|
Λευκό, κίτρινο, μαύρο, κόκκινο, μπλε
|
|
Σημείο διαδρομής CNC
|
Οποιοδήποτε
|
|
Ελάχιστο πλάτος διαδρομής
|
0.031”
|
|
Βαθμολόγηση
|
Ευθείες γραμμές, βαθμολόγηση άλματος, άκρη πάνελ σε άκρη, CNC*
|
|
Χρυσός σώματος
|
HARD*, IMMERSION* (έως 50 MICRON GOLD)
|
|
Μορφή αρχείου δεδομένων
|
Gerber 274x with embedder aperture
|
|
Μορφή σχεδίασης FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Δοκιμή E.T
|
Flying probe, single sided, 1up plate, clamp shell, net list
|
|
Counter sink/counter bore
|
Available up to 0.250 Diameter
|
|
Έλεγχος σύνθετης αντίστασης
|
Ναι
|
|
Blind vias/buried vias
|
Ναι
|
|
Αποσπώμενη μάσκα
|
Ναι
|
|
Άνθρακας
|
Ναι
|
Συσκευασία και αποστολή:
Συσκευασία και αποστολή συναρμολόγησης εύκαμπτου PCB Συσκευασία:
Το προϊόν συναρμολόγησης εύκαμπτου PCB θα συσκευαστεί σε ένα ανθεκτικό χαρτοκιβώτιο για να εξασφαλιστεί η ασφαλής μεταφορά. Το κουτί θα σφραγιστεί με ταινία για να αποτραπεί οποιαδήποτε ζημιά κατά την αποστολή.
Το προϊόν θα τυλιχτεί επίσης σε περιτύλιγμα με φυσαλίδες για να παρέχει επιπλέον προστασία από πιθανές κρούσεις και κραδασμούς κατά τη μεταφορά.
Κάθε κουτί θα φέρει ετικέτα με το όνομα του προϊόντος, την ποσότητα και τις οδηγίες χειρισμού για να διευκολύνεται η εύκολη αναγνώριση και ο χειρισμός.
Αποστολή:
Το προϊόν θα αποσταλεί μέσω μιας αξιόπιστης και αξιόπιστης υπηρεσίας ταχυμεταφορών για να διασφαλιστεί η έγκαιρη και ασφαλής παράδοση στον πελάτη.
Η διεύθυνση αποστολής και τα στοιχεία επικοινωνίας θα ελεγχθούν διπλά για να διασφαλιστεί η ακριβής παράδοση. Το προϊόν θα ασφαλιστεί κατά τη μεταφορά για προστασία από τυχόν απρόβλεπτα γεγονότα.
Ένας αριθμός παρακολούθησης θα παρασχεθεί στον πελάτη μόλις αποσταλεί το προϊόν, επιτρέποντάς του να παρακολουθεί την παραγγελία του και να διασφαλίζει την ασφαλή άφιξή του.
Κατά την παράδοση, ο πελάτης θα πρέπει να υπογράψει το πακέτο ως απόδειξη παραλαβής.
Παραγωγή:
Η εταιρεία μας παρέχει:
-Κατασκευή PCB/FPC
-Προμήθεια εξαρτημάτων
-Συναρμολόγηση PCB/FPC
-Συναρμολόγηση προσαρμοσμένου καλωδίου/πλεξούδας
-Κατασκευή κουτιού
Υπηρεσίες όπως παρακάτω:
-SMT, THT, BGA,0201 Συναρμολόγηση τσιπ
-AOI, X-Ray, ICT, FT, Burn-in
-Συμμορφωτική επίστρωση ή κόλληση
-High-mix, μικρός έως μεσαίος όγκος
Με πιστοποίηση από ISO9001, ISO13485, TS16949 και UL.
Γιατί να επιλέξετε την Suntek;
Ως έμπειρος και αξιόπιστος κατασκευαστής, η Suntek παρέχει υπηρεσία one stop, συμπεριλαμβανομένης της κατασκευής FPC και της συναρμολόγησης FPC για όλους τους πελάτες παγκοσμίως που έχουν διαφορετικές απαιτήσεις στα έργα τους με τις ισχυρές μας ομάδες. Μπορεί να βοηθήσει τους πελάτες να εξοικονομήσουν χρόνο και χρήμα για να ολοκληρώσουν τα προϊόντα τους με την υψηλότερη ποιότητα αλλά ευνοϊκή τιμή σε ένα μόνο μέρος.
Άμεση προσφορά
Θα λάβετε την άμεση προσφορά μας εντός 24 έως 48 ωρών και θετικά σχόλια για όλες τις προδιαγραφές σας σχετικά με τα έργα σας.
Ισχυρή ομάδα
Οι επαγγελματίες και έμπειροι ειδικοί και μηχανικοί μας θα σας δώσουν τεχνική υποστήριξη με τη συναρμολόγηση FPC με το κλειδί στο χέρι όλες τις φορές. Όλες οι ερωτήσεις μπορούν να απαντηθούν σε όλη τη διαδικασία χωρίς καθυστέρηση.
Αυτόματος εξοπλισμός
Όλος ο προηγμένος αυτόματος εξοπλισμός μας βοηθά να βελτιώσουμε την αποδοτικότητα της εργασίας και την αποδοτικότητα του κόστους. θα κάνουμε ό,τι είναι δυνατόν για να σας προσφέρουμε τις πλακέτες με την υψηλότερη ποιότητα αλλά ανταγωνιστική τιμή έγκαιρα.
Εξυπηρέτηση μετά την πώληση
Θα παρακολουθούμε όλες τις παραγγελίες για όλους τους πελάτες. Οι εκπρόσωποι εξυπηρέτησης πελατών μας θα είναι online διαθέσιμοι για να σας δώσουν την άμεση απάντηση.
Πιστοποίηση:
