Τόπος καταγωγής:
Κίνα ή Καμπότζη
Μάρκα:
Suntek Electronics Co., Ltd
Πιστοποίηση:
ISO9001 ISO13485 IATF16949 UL
Αριθμό μοντέλου:
2024-PCBA-112

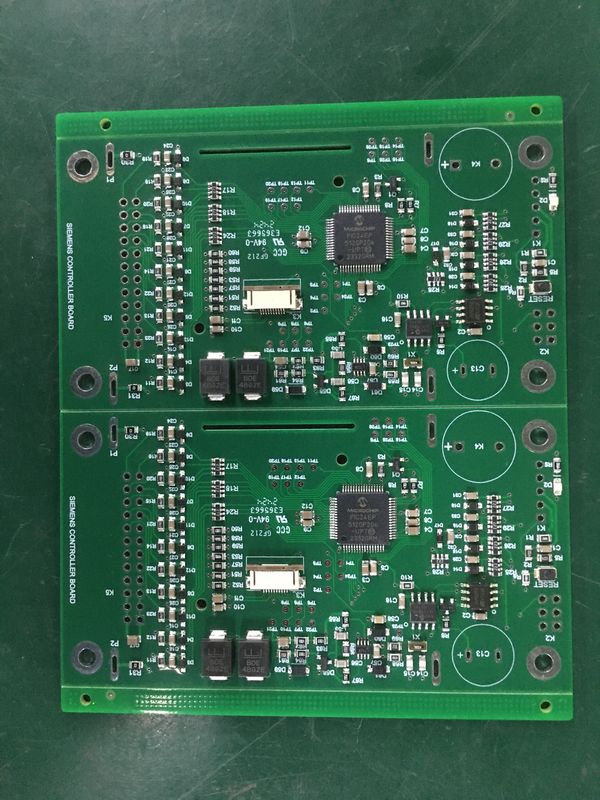

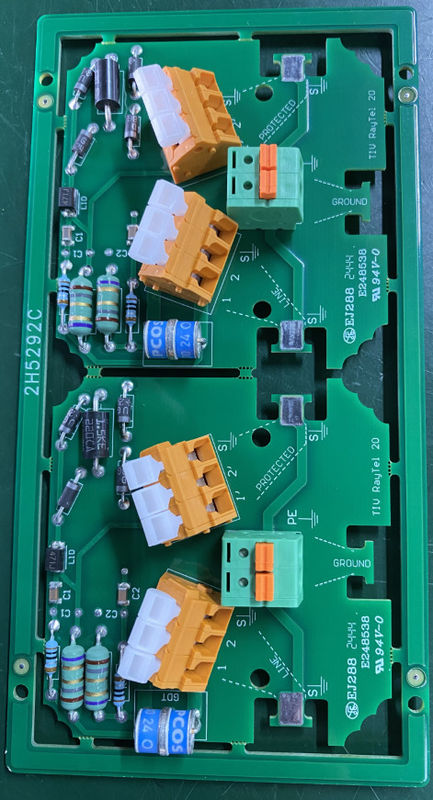

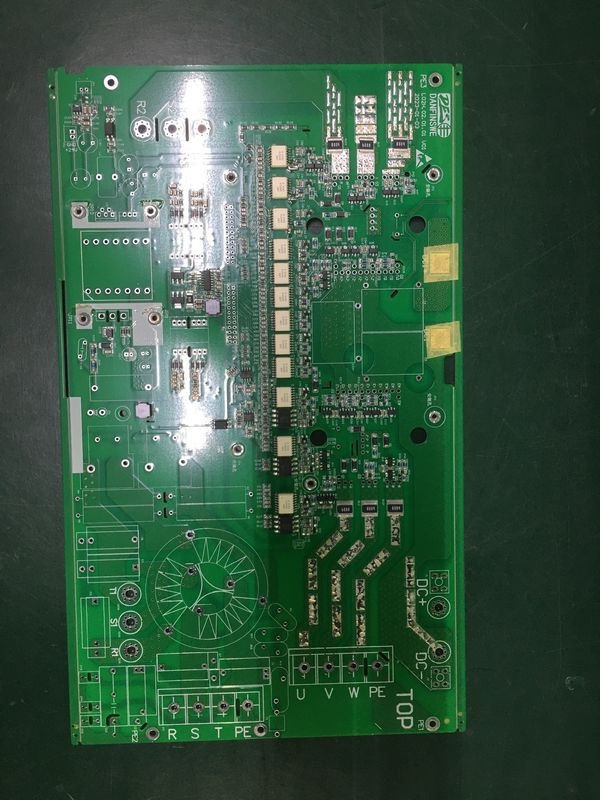

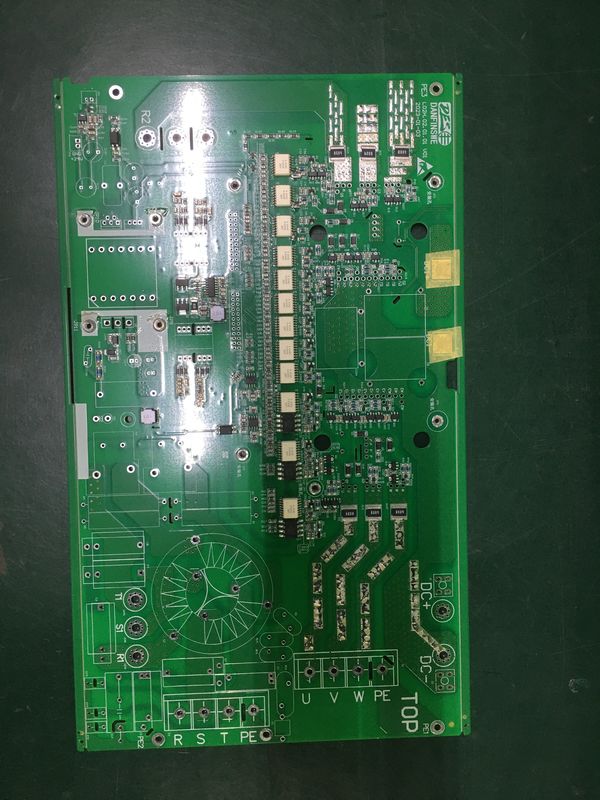

Συναρμολόγηση PCB πολλαπλών στρώσεων, OEM κατασκευαστής PCB 8Layer PCB
Suntek Contract Factory:
Η Suntek Group είναι κορυφαίος προμηθευτής στον τομέα EMS με λύση one-stop για PCB/FPC
συναρμολόγηση, συναρμολόγηση καλωδίων, συναρμολόγηση μικτής τεχνολογίας και κατασκευή κουτιών.
Η Suntek Electronics Co., Ltd, ως η κύρια εγκατάσταση, βρίσκεται στην επαρχία Hunan, Κίνα;
BLSuntek Electronics Co., Ltd, ως η νέα εγκατάσταση, βρίσκεται στην επαρχία Kandal, Καμπότζη.
Επισκόπηση δυνατοτήτων:
Επισκόπηση δυνατοτήτων: | |
Στρώσεις: | Άκαμπτο PCB 2 - 24 + Στρώσεις, Άκαμπτο-εύκαμπτο PCB 1 - 10 Στρώσεις |
Μέγεθος πάνελ (μέγιστο): | 21" x 24" |
Πάχος PCB: | 0.016" έως 0.120" |
Γραμμές & Διαστήματα: | 0.003" / 0.003" Εσωτερικές στρώσεις; 0.004" Εξωτερικές στρώσεις |
Μέγεθος οπής: | 0.006" Thru Hole (Τελικό μέγεθος) και 0.004" Buried Via, |
Υλικά: | FR4, High Tg, Rogers, υλικό χωρίς αλογόνο, Teflon, Polyimide |
Φινιρίσματα επιφανειών: | ENi/IAu, OSP, Immersion Silver, Immersion Tin |
Ειδικά προϊόντα: | Blind/ Buried Via(HDI 2+N+2), Rigid Flex |
Με την ταχεία ανάπτυξη των τεχνολογιών πληροφοριών και επικοινωνιών, οι ηλεκτρονικές συσκευές όπως smartphones, ασύρματοι δρομολογητές, σταθμοί βάσης και άλλος εξοπλισμός επικοινωνιών έχουν γίνει απαραίτητες στην καθημερινή ζωή και την εργασία. Οι πλακέτες τυπωμένων κυκλωμάτων σε αυτές τις συσκευές χρησιμεύουν ως η βάση για τη συναρμολόγηση εξαρτημάτων και ολοκληρωμένων κυκλωμάτων, επιτρέποντας τη μετάδοση σημάτων υψηλής ταχύτητας και δεδομένων που καθιστούν δυνατή την επικοινωνία.
PCBs για εξοπλισμό επικοινωνιών
Τα PCBs συσκευών επικοινωνίας διευκολύνουν τις διασυνδέσεις μεταξύ ενεργών και παθητικών εξαρτημάτων χρησιμοποιώντας αγώγιμα ίχνη χαλκού χαραγμένα από πλακέτες ελασματοποιημένου χαλκού. Παρέχουν μηχανική υποστήριξη και τις απαραίτητες ηλεκτρικές συνδέσεις που υπαγορεύονται από την προβλεπόμενη λειτουργία της συσκευής. Αλλά το πιο σημαντικό, τα PCBs που έχουν σχεδιαστεί για εφαρμογές επικοινωνιών πρέπει να μεταδίδουν σήματα με ακρίβεια και αξιοπιστία μεταξύ των εξαρτημάτων, χωρίς απαράδεκτη απώλεια ή παρεμβολές. Αυτό απαιτεί εξειδικευμένα υλικά και διαδικασίες κατασκευής για να εξυπηρετηθούν οι μοναδικές απαιτήσεις των ηλεκτρονικών επικοινωνιών υψηλής συχνότητας.
Στην JHYPCB, έχουμε πλούσια τεχνογνωσία στην κατασκευή PCBs για όλα τα είδη συσκευών επικοινωνίας, από ηλεκτρονικά είδη ευρείας κατανάλωσης έως υποδομές τηλεπικοινωνιών. Αξιοποιώντας πάνω από μια δεκαετία εμπειρίας που εξυπηρετεί μεγάλες μάρκες παγκοσμίως, κατανοούμε πλήρως τις αυστηρές απαιτήσεις και μπορούμε να παράγουμε αξιόπιστα PCBs επικοινωνιών για τις πιο απαιτητικές εφαρμογές. Είτε πρόκειται για πρωτότυπα σχεδίων αιχμής είτε για μαζική παραγωγή σύνθετων πλακετών, έχουμε τις δυνατότητες να παραδώσουμε.
Η επικοινωνία είναι ο πιο σημαντικός τομέας εφαρμογής PCB. Το PCB έχει ένα ευρύ φάσμα εφαρμογών σε διάφορες πτυχές όπως ασύρματο δίκτυο, δίκτυο μετάδοσης, επικοινωνία δεδομένων και ευρυζωνικό δίκτυο σταθερής σύνδεσης, και συνήθως προστίθεται αξία όπως backplane, πλακέτα υψηλής συχνότητας υψηλής ταχύτητας και πολυστρωματική πλακέτα PCB. Υψηλότερο προϊόν. Το 5G είναι το δίκτυο κινητής επικοινωνίας επόμενης γενιάς και θα υπάρξει μεγάλη ζήτηση για κατασκευή υποδομών μέχρι τότε, η οποία αναμένεται να ενισχύσει σημαντικά τη ζήτηση για πλακέτες επικοινωνιών.
Προσφορές υπηρεσιών:
Καινοτόμες διαδικασίες Rigid-Flex
Σετ υλικών Premium
Rigid-Flex με HDI
Κατασκευή Loose Leaf
Μεγάλου μεγέθους πάνελ
Αριθμός στρώσεων έως 40+
Εφαρμογή ψύκτρας
