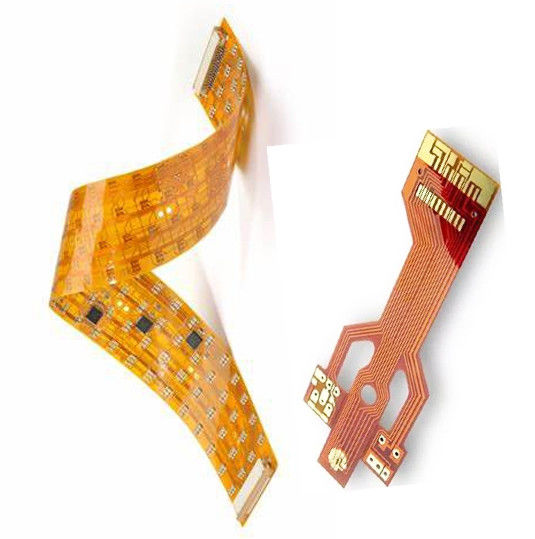

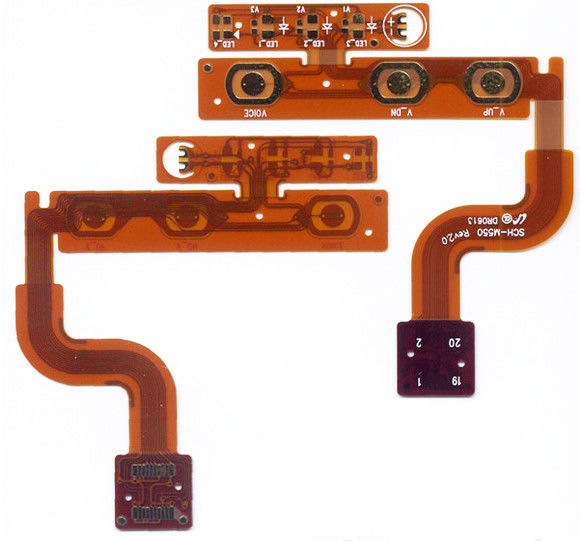

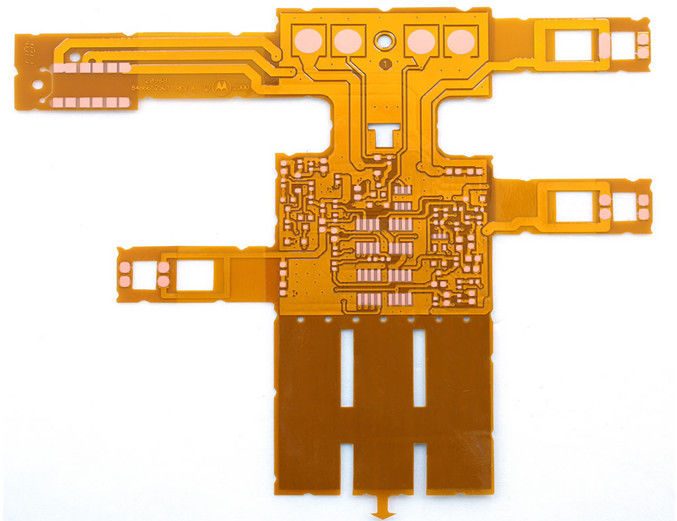

Εύκαμπτη πλακέτα τυπωμένου κυκλώματος πολυιμιδίου 1-12 στρώσεων 600mm X 1200mm
Διαθέτουμε προηγμένο εξοπλισμό κατασκευής, επαγγελματική τεχνολογία, επαγγελματική ομάδα μηχανικών, ομάδα προμηθειών, ομάδα ποιότητας και καλά εκπαιδευμένους χειριστές για να διασφαλίσουμε την εύκαμπτη πλακέτα τυπωμένου κυκλώματος με καλή και σταθερή ποιότητα.
Χαρακτηριστικά FPC:
1. Η FPC παρέχει καλύτερη απαγωγή θερμότητας λόγω του βελτιωμένου σχεδιασμού των πολυιμιδικών ελασμάτων.
2. Η FPC προσφέρει καλύτερη ηλεκτρική απόδοση επειδή η χαμηλή διηλεκτρική σταθερά τους επιτρέπει τη γρήγορη μετάδοση ηλεκτρικών σημάτων και μειώνει τον θόρυβο.
3. Η FPC προσφέρει πολύ μεγάλη διάρκεια ζωής, μπορεί να λυγίσει έως και 500 εκατομμύρια φορές και μπορεί να λυγίσει σε πολλά σχήματα
4. Η FPC μπορεί να έχει μεγαλύτερο μέγεθος από την άκαμπτη πλακέτα τυπωμένου κυκλώματος, το πλάτος μπορεί να είναι 500mm και το μήκος μπορεί να είναι οποιοδήποτε, όπως ζητάτε.
5. Η FPC είναι πολύ ελαφριά και δεν θα καταλαμβάνει πολύ χώρο.
Δυνατότητες FPC:
| Στοιχείο |
Δυνατότητα |
| Ελάχιστο τελικό πάχος πλακέτας |
0,05mm |
| Μέγιστο μέγεθος πλακέτας |
500mm*1200mm |
| Ελάχιστο μέγεθος οπής διάτρησης με λέιζερ |
0,025mm |
| Ελάχιστο μέγεθος οπής μηχανικής διάτρησης |
0,1mm |
| Ελάχιστο πλάτος/απόσταση ίχνους |
0,035mm/0,035mm |
| Ελάχιστος δακτύλιος μονής/διπλής όψης |
0,075mm |
| Ελάχιστος εσωτερικός δακτύλιος στρώματος πλακέτας πολλαπλών στρώσεων |
0,1mm |
| Ελάχιστος εξωτερικός δακτύλιος στρώματος πλακέτας πολλαπλών στρώσεων |
0,1mm |
| Ελάχιστη γέφυρα Coverlay |
0,1mm |
| Ελάχιστο άνοιγμα μάσκας συγκόλλησης |
0,15mm |
| Ελάχιστο άνοιγμα Coverlay |
0,35mm*0,35mm |
| Ελάχιστη ανοχή μονοακροδέκτη σύνθετης αντίστασης |
‘+/-7% |
| Ελάχιστη ανοχή διαφορικής σύνθετης αντίστασης |
|
| Μέγιστος αριθμός στρώσεων |
12L |
| Τύπος υλικού |
PI,Kapton |
| Μάρκα υλικού |
Shengyi,Taiflex,Thinflex,ITEQ,Allstar,Panasonic,Dupont,Jiujiang |
| Τύπος υλικού ενισχυτή |
FR4,PI,PET,Steel,AI,Adhesive Tape,Nylon |
| Πάχος Coverlay |
12.5um/25um/50um |
| Φινίρισμα επιφάνειας |
ENIG,ENEPIG,OSP,Επιχρύσωση,Επιχρύσωση+ENIG,Επιχρύσωση+OSP,Imm Silver,Imm Tin,Επιμετάλλωση Tin |
Συχνές ερωτήσεις:
Ε1: Τι αρχεία χρησιμοποιείτε στην κατασκευή PCB;
Α1: Gerber, PCB, Σχέδια.
Ε2: Πώς διασφαλίζετε την ποιότητα;
Α2: Όλα τα προϊόντα μας είναι 100% E-tested. Η συναρμολόγηση PCB γίνεται με 100% AOI, ICT, FT και οπτικό έλεγχο, 100% ακτίνες Χ για BGA.
Ε3: Μπορούμε να επισκεφτούμε την εταιρεία σας;
Α3: Φυσικά, καλώς ήρθατε να επισκεφτείτε την εταιρεία μας, Suntek που βρίσκεται στο Βιομηχανικό Πάρκο Xingsha, Changsha, επαρχία Hunan, Κίνα.
Ε4: Ποιος είναι ο χρόνος παράδοσης;
Α4: Χρειάζονται 3-5 εργάσιμες ημέρες για δείγμα, 7-10 εργάσιμες ημέρες για μαζική παραγωγή με βάση τα αρχεία και την ποσότητα. Χρειάζονται 15-20 εργάσιμες ημέρες για τη συναρμολόγηση PCB.
Ε5: Θα διατηρήσετε μυστικές τις πληροφορίες και τα αρχεία μας;
Α5: Βέβαια, είναι βασική μας αρχή να διατηρούμε τα επιχειρηματικά μυστικά για την προστασία των σχεδίων των πελατών μας. Το NDA μπορεί να υπογραφεί ανά πάσα στιγμή.
Ε6. Πώς να συνεργαστείτε μαζί σας;
Α6: -Email και στείλτε μας το αρχείο διάταξης PCB, τη λίστα BOM
- Θα παρέχουμε επιβεβαίωση απάντησης εντός 12 ωρών και θα απαντήσουμε στην προσφορά εντός 3-5 ημερών.
- Αναμονή για την επιβεβαίωση της τιμής, της παραγγελίας και των όρων πληρωμής από την εταιρεία σας.
- Θα προχωρήσουμε με την παραγγελία.
