Ο όμιλος Suntek είναι ένας επαγγελματίας προμηθευτής στον τομέα EMS με λύση ενός σταθμού για PCB, PCB συναρμολόγηση, συναρμολόγηση καλωδίων, Mix.2015,ISO13485:2016, IATF 16949:2016 και UL E476377 πιστοποιημένο. Παρέχουμε καταρτισμένα προϊόντα με ανταγωνιστική τιμή σε πελάτες σε όλο τον κόσμο.
Σύνοψη δυνατοτήτων:
|
Προδιαγραφές
|
Λεπτομέρειες
|
|
Τύπος υλικού
|
Επικεφαλής του κλάσματος του προϊόντος
|
|
Μονάδα (mm)
|
0.40, 0.60, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Αριθμός στρωμάτων
|
1 έως 8 στρώματα
|
|
Μέγιστο μέγεθος πλάκας
|
23.00 ς x 35.00 ς ((580mm*900mm)
|
|
Τάξη IPC
|
Τάξη II, Τάξη III, Τάξη 1
|
|
Πέρασμα δαχτυλίδι
|
5 mil/πλευρά ή μεγαλύτερο (ελάχιστο σχέδιο)
|
|
Τελική επικάλυψη
|
Σωλήνες (HASL), Σωλήνες χωρίς μόλυβδο (HASL), ENIG (Ανηλεκτρικό νικέλιο)
χρυσό κατάδυσης), OSP, ασήμι κατάδυσης, κασσίτερο κατάδυσης, νικέλιο κατάδυσης,
Χρυσό, άλλο
|
|
Βάρος χαλκού
|
0.5OZ-2OZ
|
|
Διάμετρος διαδρομής/διαστήματος
|
3 χιλιοστά ή περισσότερο
|
|
Διαχωρισμός από το τρυπάνι
|
0.1mm ((τρύπανση με λέιζερ)
|
|
Επικεφαλίδες
|
00,036 ή μεγαλύτερο
|
|
Μικρότερη τρύπα (τελειωμένη)
|
0.1 mm ή μεγαλύτερο
|
|
Χρυσά δάχτυλα
|
Από 1 έως 4 άκρες (30 έως 50 μικρών χρυσού)
|
|
Διάταξη SMD
|
0.080 ̇ - 0,020 ̇ - 0,010 ̇
|
|
Τύπος μάσκας συγκόλλησης
|
Επικαιροποιημένα προϊόντα
|
|
Χρώμα μάσκας συγκόλλησης
|
Πράσινο, κόκκινο, μπλε, μαύρο, λευκό, κίτρινο
|
|
Χρώμα θρύλου
|
Λευκό, κίτρινο, μαύρο, κόκκινο, μπλε
|
|
Σημείο διαδρομής CNC
|
Οποιαδήποτε
|
|
Ελάχιστο πλάτος διαδρομής
|
0.031 ̇
|
|
Σκορ
|
Στενές γραμμές, άλμα σκορ, πίνακα από άκρη σε άκρη, CNC*
|
|
Χρυσό σώμα
|
ΔΕΣΜΟΣ*, ΠΑΡΑΓΜΟΣ* (έως 50 ΜΙΚΡΟΝ ΧΡΩΣ)
|
|
Φόρμα αρχείου δεδομένων
|
Gerber 274x με διάφραγμα ενσωμάτωσης
|
|
Τύπος σχεδίου FAB
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Δοκιμασμός ΕΤ
|
Αεροσκόπιο, μονόπλευρο, 1πάνω πλάκα, κάλυψη, λίστα δικτύου
|
|
Πλήρης αποχέτευση/απομόνωση
|
Διαθέσιμα έως 0,250 Διαμέτρου
|
|
Αντίσταση ελέγχου
|
- Ναι, ναι.
|
|
Άγρυπνοι σωλήνες/θαμμένοι σωλήνες
|
- Ναι, ναι.
|
|
Αποσπώμενη μάσκα
|
- Ναι, ναι.
|
|
Καρβόνιο
|
- Ναι, ναι.
|

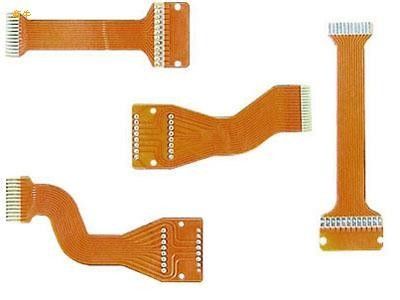

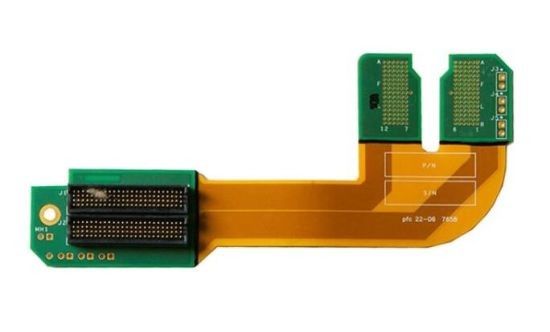

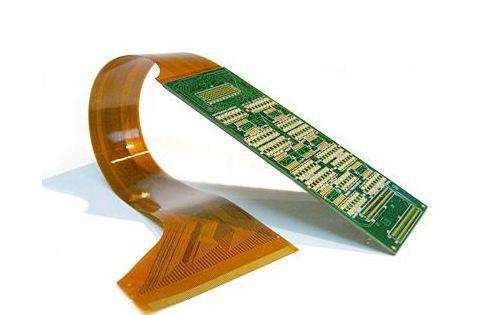

Ένα ευέλικτο κύκλωμα ή ευέλικτο PCB είναι μια μορφωμένη διάταξη εκτυπωμένων κυκλωμάτων και εξαρτημάτων που χρησιμοποιεί ευέλικτο υλικό με ή χωρίς ευέλικτο κάλυμμα.
Ένα ευέλικτο κύκλωμα ή ευέλικτο PCB είναι μια μοτίβα διάταξη των τυπωμένων κυκλωμάτων και των εξαρτημάτων που χρησιμοποιεί ευέλικτο βασισμένο υλικό με ή χωρίς ευέλικτο κάλυμμα.Τα ευέλικτα ηλεκτρονικά συγκροτήματα αυτά μπορούν να κατασκευάζονται χρησιμοποιώντας τα ίδια συστατικά που χρησιμοποιούνται για άκαμπτες κυκλωτικές πλακέτες, αλλά επιτρέποντας στην σανίδα να συμμορφώνεται με το επιθυμητό σχήμα (πλέξιμο) κατά την εφαρμογή της.
Πόσα στρώματα μπορεί να έχει ένα εύκαμπτο PCB;
Μέγιστο 10 στρώματα για ευέλικτα PCB.
Πόσο χάλκινο μπορεί να είναι ένα εύκαμπτο PCB;
2oz, μόνο μερικά ευέλικτα PCBs led όπως βαρύ χαλκό, το καλύτερο πλεονέκτημα των ευέλικτων PCBs είναι ευέλικτο, αν πάρα πολύ χαλκό, δεν θα είναι εύκολο να λυγίσει για τη συσκευή σας.
Πόσο μεγάλο μπορεί να είναι ένα ευέλικτο PCB;
Ελαστικό υλικό PCB:μέγιστο πλάτος είναι 250mm,επειδή το ελαστικό υλικό PCB είναι ένας ρόλος,κάθε πλάτος ρόλου είναι 250mm,το μήκος δεν έχει όριο, οπότε όταν σχεδιάζετε ελαστικό PCB,μια πλευρά πρέπει να είναι μικρότερη από 250mm,Η άλλη πλευρά δεν νοιάζεται.
Πόσο παχύ μπορεί να είναι ένα ευέλικτο PCB;
0.1mm - 0.2mm, κάποια ευέλικτα PCB μπορεί να είναι 0.3mm.
Υπηρεσίες:
Καινοτόμες διαδικασίες άκαμπτης και εύκαμπτης παραγωγής
Συστήματα υλικού υψηλής ποιότητας
Σκληρό-ελαστικό με HDI
Η κατασκευή των χαλαρών φύλλων
Πίνακες υπερμεγέθους
Αριθμός στρωμάτων 40+
Εφαρμογή αποθεματικών θερμότητας
Εφαρμογές:
Οι ευέλικτες πλακέτες κυκλωμάτων είναι κατάλληλες για εφαρμογές που απαιτούν καλύτερη απόδοση, υψηλή ακρίβεια, ακρίβεια και τακτική κάμψη.
Καμερές
Αντιμπλοκαριστικά φρένα
Αντλίες καυσίμου
Μεταλλικές συσκευές
Δοκιμή ημιαγωγών
Ιατρικές συσκευές
Συστήματα κίνησης
Δορυφόροι
Αερομηχανή
Συσκευές μπαταριών
Κατασκευαστικές συσκευές
Συστήματα αερόσακων
Συσκευή και αποστολή:
Ελαστική συσκευασία και αποστολή PCB
Συσκευή:
Το προϊόν Flexible PCB Assembly θα συσκευαστεί σε ένα ανθεκτικό χαρτόκουτο για να εξασφαλιστεί η ασφαλή μεταφορά.
Το προϊόν θα τυλιχθεί επίσης με περιτύλιγμα φυσαλίδων για να παρέχει πρόσθετη προστασία από πιθανές συγκρούσεις και δονήσεις κατά τη μεταφορά.
Κάθε κουτί θα φέρει ετικέτα με το όνομα του προϊόντος, την ποσότητα και τις οδηγίες χειρισμού για να διευκολύνεται η ταυτοποίηση και ο χειρισμός.
Ναυτιλία:
Το προϊόν θα αποστέλλεται μέσω αξιόπιστης και αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί έγκαιρη και ασφαλή παράδοση στον πελάτη.
Η διεύθυνση αποστολής και τα στοιχεία επικοινωνίας θα επαληθεύονται για να εξασφαλιστεί η ακριβής παράδοση.
Ο αριθμός παρακολούθησης παρέχεται στον πελάτη μόλις το προϊόν έχει αποσταλεί, επιτρέποντάς του να παρακολουθεί την παραγγελία του και να εξασφαλίζει την ασφαλή άφιξή του.
Κατά την παράδοση, ο πελάτης θα πρέπει να υπογράψει το πακέτο ως απόδειξη παραλαβής.
