Παρέχουμε SMT, THT και τελική συναρμολόγηση με ICT και λειτουργική δοκιμή προϊόντος.
Η Suntek παρέχει μια one stop solution για όλες τις απαιτήσεις των υπηρεσιών ηλεκτρονικής κατασκευής σας, που κυμαίνονται από γρήγορη δημιουργία πρωτοτύπων έως μαζική παραγωγή. Έχουμε τη δυνατότητα να εντοπίσουμε προβλήματα σχεδιασμού ή/και παραγωγής κατά το στάδιο του πρωτοτύπου και να τα επιλύσουμε (σε συνεννόηση μαζί σας) πριν μεταβούμε στην παραγωγή.
Ενώ πολλές εταιρείες PCB ισχυρίζονται ότι προσφέρουν ανώτερες υπηρεσίες συναρμολόγησης PCB, η Suntek πράγματι εκπληρώνει ό,τι υποσχόμαστε. Η υπηρεσία συναρμολόγησης τυπωμένων κυκλωμάτων (turnkey ή consigned) είναι πιστοποιημένη κατά ISO ISO9001:2015 και συμμορφώνεται με την RoHS. Χειριζόμαστε έργα SMD, through-hole και μικτής συναρμολόγησης και προσφέρουμε επίσης δωρεάν ελέγχους DFM μαζί με λειτουργικές δοκιμές με βάση τις συγκεκριμένες απαιτήσεις σας. Οι δυνατότητες PCBA μας παρατίθενται παρακάτω:
Επισκόπηση δυνατοτήτων:
|
Προδιαγραφές
|
Λεπτομέρειες
|
|
Τύπος υλικού
|
FR-1, FR-4, CEM-1, επένδυση αλουμινίου
|
|
Πάχος υλικού (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Αριθμός στρώσεων
|
1 έως 8 στρώσεις
|
|
Μέγιστο μέγεθος πλακέτας
|
23.00” x 35.00”(580mm*900mm)
|
|
Κλάση IPC
|
Class II, Class III , Class 1
|
|
Δακτύλιος
|
5 mil/side or Greater (Min. Design)
|
|
Επιμετάλλωση φινιρίσματος
|
Solder(HASL), Lead Free Solder(HASL), ENIG (Electroless nickel
immersion gold), OSP, immersion silver, immersion tin, immersion nickel,
hard gold, other
|
|
Βάρος χαλκού
|
0.5OZ-2OZ
|
|
Πλάτος γραμμής/διαστήματος
|
3 Mils or greater
|
|
Διάκενο τρυπήματος
|
0.1mm(laser drilling)
|
|
Επιμεταλλωμένες υποδοχές
|
0.036 or greater
|
|
Μικρότερη τρύπα (τελειωμένη)
|
0.1mm or greater
|
|
Χρυσά δάχτυλα
|
1 to 4 Edge (30 to 50 Micron Gold)
|
|
Βήμα SMD
|
0.080” - 0.020” - 0.010”
|
|
Τύπος μάσκας συγκόλλησης
|
LPI Glossy, LPI-Matte, SR1000
|
|
Χρώμα μάσκας συγκόλλησης
|
Πράσινο, κόκκινο, μπλε, μαύρο, λευκό, κίτρινο
|
|
Χρώμα θρύλου
|
Λευκό, κίτρινο, μαύρο, κόκκινο, μπλε
|
|
Σημείο δρομολόγησης CNC
|
Οποιοδήποτε
|
|
Ελάχιστο πλάτος δρομολόγησης
|
0.031”
|
|
Βαθμολόγηση
|
Ευθείες γραμμές, βαθμολόγηση άλματος, άκρη σε άκρη πάνελ, CNC*
|
|
Χρυσός σώματος
|
HARD*, IMMERSION* (up to 50 MICRON GOLD)
|
|
Μορφή αρχείου δεδομένων
|
Gerber 274x with embedder aperture
|
|
Μορφή σχεδίασης FAB.
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Δοκιμή E.T
|
Flying probe, single sided, 1up plate, clamp shell, net list
|
|
Counter sink/counter bore
|
Διαθέσιμο έως 0.250 Διάμετρος
|
|
Έλεγχος σύνθετης αντίστασης
|
Ναι
|
|
Blind vias/buried vias
|
Ναι
|
|
Peelable mask
|
Ναι
|
|
Carbon
|
Ναι
|

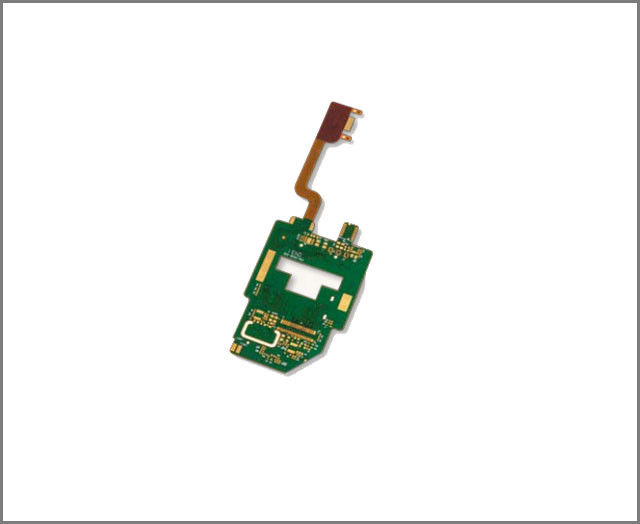

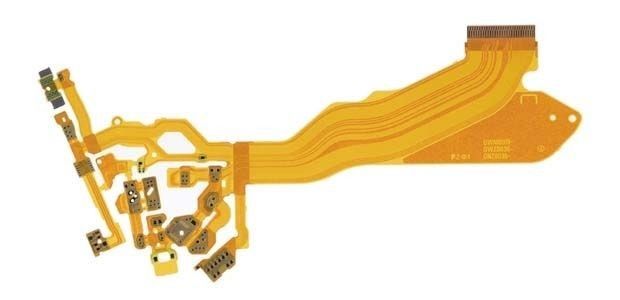

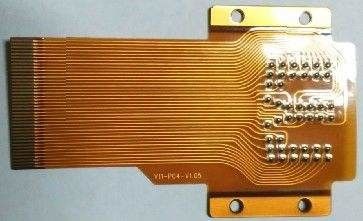

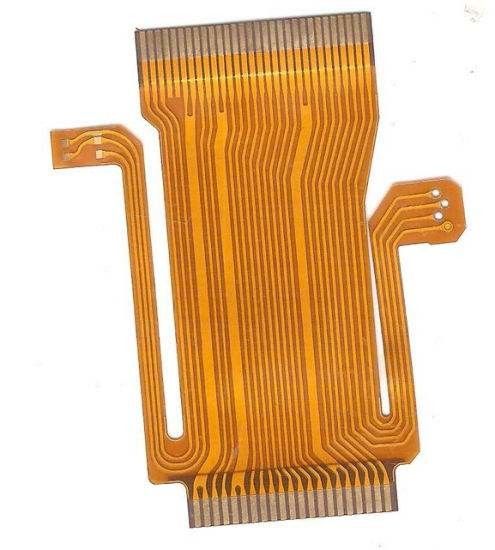

Ένα Flex Circuit ή Flex PCB είναι μια διατεταγμένη διάταξη τυπωμένων κυκλωμάτων και εξαρτημάτων που χρησιμοποιεί εύκαμπτο υλικό βάσης με ή χωρίς εύκαμπτη επικάλυψη. Flex
Ένα Flex Circuit ή Flex PCB είναι μια διατεταγμένη διάταξη τυπωμένων κυκλωμάτων και εξαρτημάτων που χρησιμοποιεί εύκαμπτο υλικό βάσης με ή χωρίς εύκαμπτη επικάλυψη. Αυτά τα εύκαμπτα ηλεκτρονικά συγκροτήματα μπορούν να κατασκευαστούν χρησιμοποιώντας τα ίδια εξαρτήματα που χρησιμοποιούνται για άκαμπτες πλακέτες τυπωμένων κυκλωμάτων, αλλά επιτρέποντας στην πλακέτα να προσαρμόζεται σε ένα επιθυμητό σχήμα (flex) κατά την εφαρμογή της.
Πόσα στρώματα μπορεί να έχει ένα εύκαμπτο PCB;
Μέγιστο 10 στρώσεις για εύκαμπτο PCB.
Πόσο πάχος χαλκού μπορεί να έχει ένα εύκαμπτο PCB;
2oz, μόνο μερικά εύκαμπτα led PCB όπως βαρύ χαλκό, το καλύτερο πλεονέκτημα του εύκαμπτου PCB είναι η ευκαμψία, αν έχει πολύ χαλκό, δεν θα είναι εύκολο να λυγίσει για τη συσκευή σας.
Πόσο μεγάλο μέγεθος μπορεί να έχει ένα εύκαμπτο PCB;
Εύκαμπτο υλικό PCB: το μέγιστο πλάτος είναι 250mm, επειδή το εύκαμπτο υλικό PCB είναι ένα ρολό, κάθε πλάτος ρολού είναι 250mm, το μήκος δεν έχει όριο, οπότε όταν σχεδιάζετε εύκαμπτο PCB, η μία πλευρά πρέπει να είναι μικρότερη από 250mm, η άλλη πλευρά δεν έχει σημασία.
Πόσο πάχος μπορεί να έχει ένα εύκαμπτο PCB;
0.1mm - 0.2mm, μερικά εύκαμπτα PCB μπορεί να είναι 0.3mm.
Εφαρμογές:
Εξοπλισμός LED και φωτισμού
Έξυπνο κινητό τηλέφωνο
Ιατρικός εξοπλισμός
Αεροδιαστημικό προϊόν
Όργανα
Συσκευασία και αποστολή:
Συσκευασία και αποστολή συναρμολόγησης εύκαμπτου PCB
Συσκευασία:
Το προϊόν συναρμολόγησης εύκαμπτου PCB θα συσκευαστεί σε ένα ανθεκτικό χαρτόνι για να εξασφαλιστεί η ασφαλής μεταφορά. Το κουτί θα σφραγιστεί με ταινία για να αποτραπεί οποιαδήποτε ζημιά κατά την αποστολή.
Το προϊόν θα τυλιχτεί επίσης σε περιτύλιγμα με φυσαλίδες για να παρέχει επιπλέον προστασία από πιθανές κρούσεις και κραδασμούς κατά τη μεταφορά.
Κάθε κουτί θα φέρει ετικέτα με το όνομα του προϊόντος, την ποσότητα και τις οδηγίες χειρισμού για να διευκολύνεται η εύκολη αναγνώριση και ο χειρισμός.
Αποστολή:
Το προϊόν θα αποσταλεί μέσω μιας αξιόπιστης και αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί η έγκαιρη και ασφαλής παράδοση στον πελάτη.
Η διεύθυνση αποστολής και τα στοιχεία επικοινωνίας θα ελεγχθούν διπλά για να διασφαλιστεί η ακριβής παράδοση. Το προϊόν θα ασφαλιστεί κατά τη μεταφορά για προστασία από τυχόν απρόβλεπτα γεγονότα.
Ένας αριθμός παρακολούθησης θα παρασχεθεί στον πελάτη μόλις αποσταλεί το προϊόν, επιτρέποντάς του να παρακολουθεί την παραγγελία του και να εξασφαλίζει την ασφαλή άφιξή του.
Κατά την παράδοση, ο πελάτης θα πρέπει να υπογράψει για το πακέτο ως απόδειξη παραλαβής.
