Η Suntek είναι ένας επαγγελματίας πάροχος λύσεων PCBA, ειδικεύεται στην παραγωγή PCB, προμήθεια εξαρτημάτων, συναρμολόγηση PCB και σε μια σειρά υπηρεσιών συρματικής σύνδεσης και κατασκευής κουτιών.
Έχουμε υψηλής ειδίκευσης ομάδα διαχείρισης, έμπειρη μηχανική, ποιοτικό έλεγχο & ομάδα παραγωγής και εξειδικευμένους υπαλλήλους και κατέχουν πλεονεκτική αλυσίδα εφοδιασμού, δέσμευση για καλή ποιότητα,ανταγωνιστική τιμή και έγκαιρη παράδοση.
Σύνοψη δυνατοτήτων:
|
στρώσεις:
|
Σκληρό PCB 2 - 40 + στρώματα, Σκληρό-ελαστικό PCB 1 - 10στρώματα
|
|
Μέγεθος πίνακα (max):
|
21 "x 24"
|
|
Δάχος PCB:
|
0.016" έως 0,120"
|
|
Γραμμή & Διαστήματα:
|
0.003" / 0.003" Εσωτερικά στρώματα· 0.004" Εξωτερικά στρώματα
|
|
Μέγεθος τρύπας:
|
0.006" Μέσα από τρύπα (Επιλεγμένο μέγεθος) και 0.004" Θάφτηκε μέσω
|
|
Υλικά:
|
FR4, υψηλή Tg, Rogers, υλικό χωρίς αλογόντα, τεφλόνιο, πολυαιμίδιο
|
|
Επιφανειακές επιφάνειες:
|
ENi/IAu, OSP, HASL χωρίς μόλυβδο, Χρυσός/Ασημένιο κατά βύθιση, Κηνί κατά βύθιση
|
|
Ειδικά προϊόντα:
|

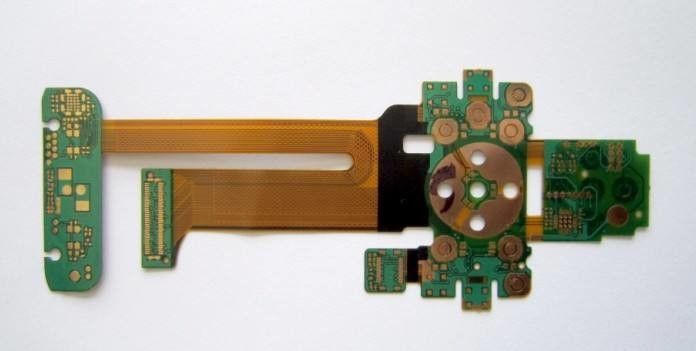

Αορατή/θαμμένη διαδρομή (HDI 2+N+2), άκαμπτη και εύκαμπτη
|

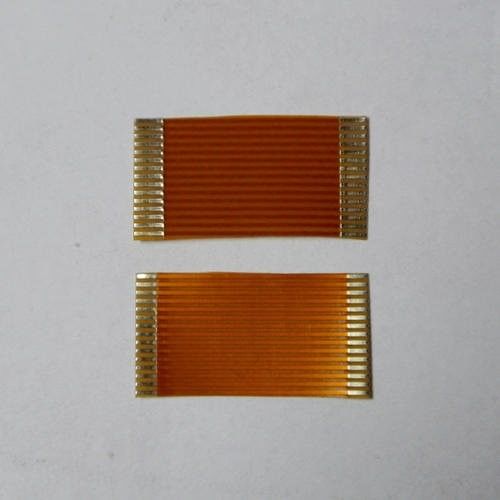

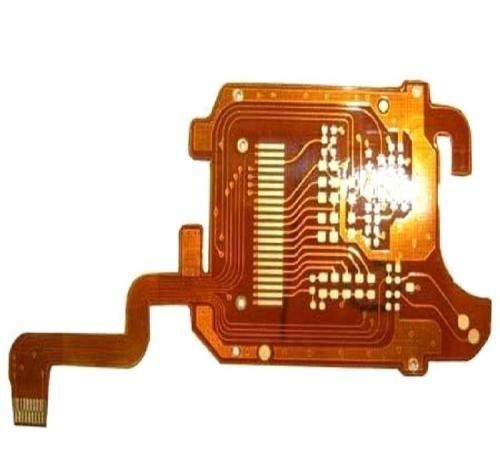

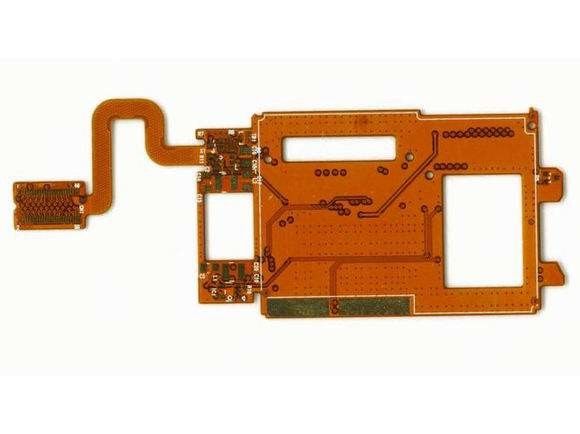

Ένα ευέλικτο κύκλωμα ή ευέλικτο PCB είναι μια μοτίβα διάταξη των τυπωμένων κυκλωμάτων και των εξαρτημάτων που χρησιμοποιεί ευέλικτο βασισμένο υλικό με ή χωρίς ευέλικτο κάλυμμα.
Ένα ευέλικτο κύκλωμα ή ευέλικτο PCB είναι μια μοτίβα διάταξη των τυπωμένων κυκλωμάτων και των εξαρτημάτων που χρησιμοποιεί ευέλικτο βασισμένο υλικό με ή χωρίς ευέλικτο κάλυμμα.Τα ευέλικτα ηλεκτρονικά συγκροτήματα αυτά μπορούν να κατασκευάζονται χρησιμοποιώντας τα ίδια συστατικά που χρησιμοποιούνται για άκαμπτες κυκλωτικές πλακέτες, αλλά επιτρέποντας στην σανίδα να συμμορφώνεται με το επιθυμητό σχήμα (πλέξιμο) κατά την εφαρμογή της.
Πόσα στρώματα μπορεί να έχει ένα εύκαμπτο PCB;
Μέγιστο 10 στρώματα για ευέλικτα PCB.
Πόσο χάλκινο μπορεί να είναι ένα εύκαμπτο PCB;
2oz, μόνο μερικά ευέλικτα PCBs led όπως βαρύ χαλκό, το καλύτερο πλεονέκτημα των ευέλικτων PCBs είναι ευέλικτο, αν πάρα πολύ χαλκό, δεν θα είναι εύκολο να λυγίσει για τη συσκευή σας.
Πόσο μεγάλο μπορεί να είναι ένα ευέλικτο PCB;
Ελαστικό υλικό PCB:μέγιστο πλάτος είναι 250mm,επειδή το ελαστικό υλικό PCB είναι ένας ρόλος,κάθε πλάτος ρόλου είναι 250mm,το μήκος δεν έχει όριο, οπότε όταν σχεδιάζετε ελαστικό PCB,μια πλευρά πρέπει να είναι μικρότερη από 250mm,Η άλλη πλευρά δεν νοιάζεται.
Πόσο παχύ μπορεί να είναι ένα ευέλικτο PCB;
0.1mm - 0.2mm, κάποια ευέλικτα PCB μπορεί να είναι 0.3mm.
Εφαρμογές:
Εργαλεία LED και φωτισμού
Τεχνικό κινητό
Ιατρικός εξοπλισμός
Αεροδιαστημικό προϊόν
Εργαλεία
Υπηρεσίες:
- Καινοτόμες διαδικασίες άκαμπτης και εύκαμπτης παραγωγής
- Συστήματα υλικού υψηλής ποιότητας
- Σκληρό-ελαστικό με HDI
- Η κατασκευή των χαλαρών φύλλων
- Πίνακες υπερμεγέθους
- Αριθμός στρωμάτων 40+
- Εφαρμογή αποθεματικών θερμότητας
Εφαρμογές:
Οι ευέλικτες πλακέτες κυκλωμάτων είναι κατάλληλες για εφαρμογές που απαιτούν καλύτερη απόδοση, υψηλή ακρίβεια, ακρίβεια και τακτική κάμψη.
- Καμερές
- Αντιμπλοκαριστικά φρένα
- Αντλίες καυσίμου
- Μεταλλικές συσκευές
- Δοκιμή ημιαγωγών
- Ιατρικές συσκευές
- Συστήματα κίνησης
- Δορυφόροι
- Αερομηχανή
- Συσκευές μπαταριών
- Κατασκευαστικές συσκευές
- Συστήματα αερόσακων
Συσκευή και αποστολή:
Ελαστική συσκευασία και αποστολή PCB
Συσκευή:
Το προϊόν Flexible PCB Assembly θα συσκευαστεί σε ένα ανθεκτικό χαρτόκουτο για να εξασφαλιστεί η ασφαλή μεταφορά.
Το προϊόν θα τυλιχθεί επίσης με περιτύλιγμα φυσαλίδων για να παρέχει πρόσθετη προστασία από πιθανές συγκρούσεις και δονήσεις κατά τη μεταφορά.
Κάθε κουτί θα φέρει ετικέτα με το όνομα του προϊόντος, την ποσότητα και τις οδηγίες χειρισμού για να διευκολύνεται η ταυτοποίηση και ο χειρισμός.
Ναυτιλία:
Το προϊόν θα αποστέλλεται μέσω αξιόπιστης και αξιόπιστης υπηρεσίας ταχυμεταφορών για να εξασφαλιστεί έγκαιρη και ασφαλή παράδοση στον πελάτη.
Η διεύθυνση αποστολής και τα στοιχεία επικοινωνίας θα επαληθεύονται για να εξασφαλιστεί η ακριβής παράδοση.
Ο αριθμός παρακολούθησης παρέχεται στον πελάτη μόλις το προϊόν έχει αποσταλεί, επιτρέποντάς του να παρακολουθεί την παραγγελία του και να εξασφαλίζει την ασφαλή άφιξή του.
Κατά την παράδοση, ο πελάτης θα πρέπει να υπογράψει το πακέτο ως απόδειξη παραλαβής.
