IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά;

2025-05-14

IPC Class 2 vs. Class 3: Ποια είναι η διαφορά;

Στη βιομηχανία ηλεκτρονικών διασυνδέσεων, το IPC αντιπροσωπεύει την παγκόσμια εμπορική ένωση. Ο κύριος στόχος της IPC Class είναι η τυποποίηση της συναρμολόγησης, της διαδικασίας παραγωγής και των απαιτήσεων των ηλεκτρονικών εξαρτημάτων. Το 1957, ιδρύθηκε υπό το Institute of Printed Circuits, το οποίο αργότερα άλλαξε σε Institute for Interconnecting and Packaging Electronic Circuits.
Οι οργανισμοί δημοσιεύουν τακτικά τις προδιαγραφές και τις απαιτήσεις. Το πρότυπο IPC είναι ένα από τα πιο αποδεκτά πρωτόκολλα στην ηλεκτρονική βιομηχανία. Αυτό το πρότυπο IPC βοηθά στον σχεδιασμό και την κατασκευή αξιόπιστων, ασφαλών, υψηλής ποιότητας προϊόντων PCB.

Μιλάμε πάντα για IPC Class 2 vs Class 3. Ποιες είναι οι κύριες διαφορές μεταξύ τους στις υπηρεσίες κατασκευής PCB;

Γενικά, το IPC Class 2 είναι το κανονικό πρότυπο για τα περισσότερα ηλεκτρονικά, όπως ηλεκτρονικά καταναλωτών, βιομηχανικό εξοπλισμό, ιατρικό εξοπλισμό, ηλεκτρονικά επικοινωνιών, ισχύ και έλεγχο, μεταφορές, υπολογιστές, δοκιμές κ.λπ., ενώ το Class 3 απαιτείται για περισσότερα ηλεκτρονικά που χρειάζονται περισσότερη αξιοπιστία, όπως αυτοκίνητα, στρατιωτικά, αεροδιαστημικά, κ.λπ.

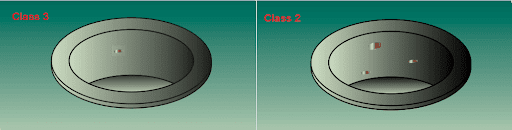

Κενά στην επιμετάλλωση χαλκού PTH

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Οι τρύπες PTH είναι τέλεια επιμεταλλωμένες. Δεν υπάρχει κενό στην τρύπα PTH.	Μέγιστο 1 κενό σε 1 τρύπα PTH. Το κενό πρέπει να είναι μικρό. Κενό μικρότερο από 5% του μεγέθους της τρύπας PTH. Μέγιστο 5% τρύπες με κενά. Το κενό είναι μικρότερο από 90 μοίρες από το τρυπάνι.

Κενά στο PTH – Τελική επίστρωση

Voids in PTH – Finished Coating

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Δεν υπάρχει κενό. Μέγιστο 1 κενό σε 1 τρύπα. Μέγιστο 5% τρύπες με κενά μπορούν να φανούν. Το μήκος του κενού είναι μικρότερο από 5% της τρύπας. Το μεγαλύτερο μήκος κενού είναι μικρότερο από 5%	Μέγιστο 3 κενά όλα σε μια τρύπα. Μέγιστο 15% τρύπες με κενά μπορούν να φανούν. Το μήκος του κενού είναι μικρότερο από 10% της τρύπας. Το μεγαλύτερο μήκος κενού είναι μικρότερο από 5%

Χαραγμένα σήματα (σήμανση εξαρτημάτων)

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 2

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Τα χαραγμένα σήματα είναι καθαρά Τα χαραγμένα σήματα είναι λίγο θολά, αλλά μπορούν να αναγνωριστούν. Τα χαραγμένα σήματα δεν επηρεάζουν άλλες διαδρομές χαλκού.	Τα χαραγμένα σήματα δεν είναι καθαρά, αλλά μπορούν να αναγνωριστούν. Εάν λείπει κάποιο μέρος, δεν υπερβαίνει το 50% του χαρακτήρα. Τα χαραγμένα σήματα δεν επηρεάζουν άλλες διαδρομές χαλκού.

Soda Strawing (το κενό μεταξύ της μάσκας συγκόλλησης και του βασικού υλικού)

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 3

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Η μάσκα συγκόλλησης που συνδέεται με το βασικό υλικό είναι σε καλή κατάσταση. Δεν υπάρχει κενό μεταξύ της μάσκας συγκόλλησης και του βασικού υλικού.	Το πλάτος του χαλκού παραμένει το ίδιο. Η διαδρομή χαλκού καλύπτεται από μάσκα συγκόλλησης και δεν ξεκολλάει μάσκα συγκόλλησης.

Απόσταση αγωγού (διαδρομή χαλκού)

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 4

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Το πλάτος της διαδρομής χαλκού είναι το ίδιο με το σχέδιο. Ο επιπλέον χαλκός είναι μικρότερος από 20% του συνολικού πλάτους της διαδρομής χαλκού.	Μέγιστος επιπλέον χαλκός είναι μικρότερος από 30% του συνολικού πλάτους της διαδρομής χαλκού.

Εξωτερικές τρύπες με δακτύλιο στήριξης

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 5

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Τρύπες στο κέντρο των pads. Το ελάχιστο μέγεθος δακτυλίου είναι 0,05 mm.	Δεν υπάρχει διακοπή δακτυλίου. Διακοπή δακτυλίου μικρότερη από 90 μοίρες.

Εξωτερικές τρύπες με δακτύλιο χωρίς υποστήριξη

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 6

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Τρυπάνι στο κέντρο των pads. Το ελάχιστο μέγεθος δακτυλίου είναι 0,15 mm.	Δεν υπάρχει διακοπή δακτυλίου. Η διακοπή δακτυλίου είναι μικρότερη από 90 μοίρες.

Πάχος επιφανειακού αγωγού (βάση και επιμετάλλωση)

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 7

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Ελάχιστη επιμετάλλωση χαλκού είναι 20um.	Ελάχιστη επιμετάλλωση χαλκού είναι 25 um.

Wicking (υπόλειμμα επιμετάλλωσης)

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 8

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Δεν υπάρχει wicking (υπόλειμμα επιμετάλλωσης) όταν κάνουμε διατομές. Εάν υπάρχει wicking, το μέγιστο. Το μέγεθος είναι 80um.	Δεν υπάρχει wicking (υπόλειμμα επιμετάλλωσης) όταν κάνουμε διατομές. Εάν υπάρχει wicking, το μέγιστο. Το μέγεθος είναι 100um.

Υπόλειμμα συγκόλλησης

τα τελευταία νέα της εταιρείας για IPC Κλάση 2 εναντίον Κλάσης 3: Ποια είναι η διαφορά; 9

Class 3–Κατασκευή PCB	Class 2–Κατασκευή PCB
Μέγιστο. Το υπόλειμμα συγκόλλησης κάτω από το κάλυμμα είναι 0,1 mm. Δεν υπάρχει wicking συγκόλλησης (υπόλειμμα) στα εύκαμπτα μέρη. Δεν επηρεάζει τη διαδρομή χαλκού ή τη λειτουργία.	Μέγιστο. Το υπόλειμμα συγκόλλησης κάτω από το κάλυμμα είναι 0,3 mm. Δεν υπάρχει wicking συγκόλλησης (υπόλειμμα) στα εύκαμπτα μέρη. Δεν επηρεάζει τη διαδρομή χαλκού ή τη λειτουργία.
